Hoe Verhoog 'n Balgkoppeling Die Torsiestyfheid?

Presisie in Bewegingsbeheertoepassings

In baie hoë-prestasie stelsels is die bereiking van presiese en betroubare koppeloorplanting noodsaaklik. Of dit nou in robotika, halfgeleier-toerusting of mediese toestelle is, staat ingenieurs op komponente wat nie net beweging oorplant nie, maar dit doen met uitstekende akkuraatheid en styfheid. Een so 'n komponent wat in hierdie gevalle uitstaan, is die balgkoppeling. Bekend vir sy uitstekende torsionele styfheid en nul-terugslag-bewerking, die balg Koppeling speel 'n sleutelrol in die optimalisering van prestasie en die handhaaf van meganiese stabiliteit.

Die struktuur van 'n balgkoppeling verstaan

Metaalbalgontwerp

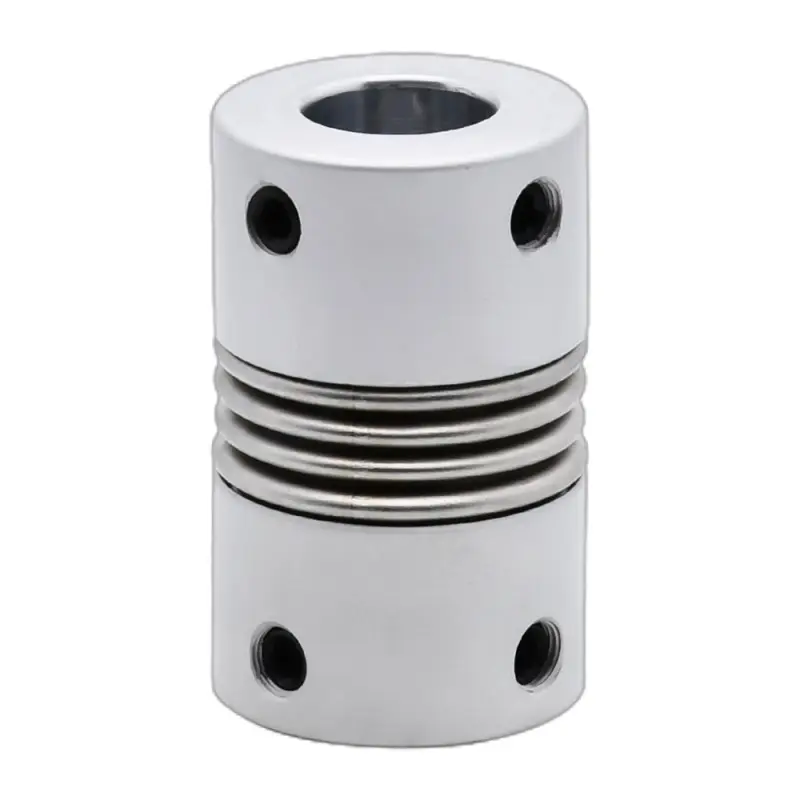

In die kern van elke balg Koppeling is die metaalbalg - 'n dunwandige, buigsame buis wat gewoonlik van roesvrye staal gemaak is. Die groef of voue in die balg toelaat vir 'n klein bietjie aksiale, hoekige, en parallelle mislyning sonder om sy torsionele styfheid te verloor. Hierdie geometrie gaan nie net oor buigsaamheid nie; dit dra aansienlik by tot hoe die koppeling die draaimoment oordra terwyl dit torsionele defleksie weerstaan.

Materiaalkeuse en ingenieurspresisie

Die keuse van materiaal beïnvloed die werkverrigting van 'n balgkoppeling direk. Roesvrye staal bied beide hoë torsionele sterkte en weerstand teen vermoeidheid. Gekombineer met hoëpresisie vervaardigingstegnieke soos lasersweis en CNC-bewerking, is die resultaat 'n koppeling wat hoëspoed rotasies kan hanteer met 'n minimum fout in hoekverplasing.

Die rol van torsionele styfheid in bewegingstelsels

Belangrikheid van torsionele styfheid

Torsionele styfheid verwys na die koppeling se vermoë om te weerstaan torsie onder kragmoment. Hoë torsionele styfheid is krities in toepassings wat presiese posisionering vereis, veral in servo-aangedrewe stelsels. 'n Bellows-koppeling verskaf hierdie styfheid, wat verseker dat kragmoment vanaf die motor sonder vertraging of verlies na die las oorgedra word.

Nul Rugspeling Bedryf

Een van die uitstaande kenmerke van 'n bellows-koppeling is sy vermoë om sonder rugspeling te werk. Dit beteken dat daar geen spel is tussen die aandryf- en afgestote komponente nie, wat noodsaaklik is vir hoë presisie-take. In teenstelling met ander buigsame koppelings, wat dalk energie absorbeer en vertraging veroorsaak, behou 'n bellows-koppeling 'n direkte, reagerende verbinding.

Toepassingsvoordele in Industriële Outomatisering

Verbeterde Servomotor Prestasie

Servomotors profiteer aansienlik van die gebruik van golfkoppeling. Aangesien hierdie motore presiese terugvoer en beheer vereis, kan enige torsiespeel die stelselprestasie ontwrig. 'n Golfkoppeling verbeter reageervermoë en akkuraatheid, wat bydra tot gladde bewegingsprofiel en verhoogde stelsellewensduur.

Verbeterde Herhaalbaarheid in Robotika

In robotika is presisie en herhaalbaarheid van uiterste belang. Golfkoppeling verseker dat elke beweging konsekwent en akkuraat is deur hoekverplasingsfoute te elimineer. Hul robuuste ontwerp ondersteun ook dinamiese operasies oor lang siklusse sonder afname in prestasie.

Vergelyking van Golwe Koppelstukke met Ander Koppelingstipes

Bellow-koppeling versus balkkoppeling

Balkkoppeling bied buigsaamheid en is ideaal vir ligte toepassings. Wanneer dit egter by torsionele stysheid kom, oortref hulle koppeling bellows hulle aansienlik. Die veelvuldige snye in 'n balkkoppeling, wat wel mislyning kompenseer, verminder ook styfheid - iets wat onaanvaarbaar is in hoë presisie-omgewings.

Bellow-koppeling versus Oldham-koppeling

Oldham koppeling is goed om mislyning te akkommodeer, maar hulle ly aan terugslag as gevolg van hul drie-stuk konstruksie. 'n Bellows koppeling, wat 'n enkele geïntegreerde eenheid is, vermy hierdie probleem terwyl dit steeds mislyning verdra, wat dit beter geskik maak vir sinchrone beweging toepassings.

Ontwerpovlewagings vir Optimale Prestasie

Installasie Presisie

Vir 'n bellows koppeling om optimaal te funksioneer, is korrekte installasie noodsaaklik. Mislyning wat die ontwerp limiete oorskry, kan stres konsentrasies induseer wat lei tot vroeë verval. Spoorinstrumente en dreinmoment spesifikasies moet streng gevolg word om die lewensduur te maksimeer en stelselakkuraatheid te behou.

Las- en dreinmomentberekeninge

Ingenieurs moet die verwagte las en draaimoment bereken om die regte klokkoupling te kies. Oor-dimensionering kan lei tot onnodige styfheid en spanning, terwyl onder-dimensionering die torsieprestasie kan benadeel. Korrekte dimensionering verseker dat die koppeling doeltreffend werk sonder om 'n swak punt in die stelsel te word.

Hoekom Klokkouplings Ideaal Is vir Hoëspoed Toepassings

Hoë RPM Kapasiteit

Klokkouplings is vanself geskik vir hoëspoed toepassings as gevolg van hul ligte en gebalanseerde konstruksie. In teenstelling met meer omslagtige koppelinge, verminder die lae massa van die klok die sentrifugale kragte, wat slytasie verminder en bedryfsstabiliteit by hoë rotasiesnelhede verbeter.

Termiese en chemiese weerstand

Nog 'n voordeel van klokkouplings is hul weerstand teen temperatuurekstreme en chemiese blootstelling. In nywe industrieë soos halfgeleier-vervaardiging of mediese diagnostiek, waar sterilisering en skoonheid noodsaaklik is, behou klokkouplings hul prestasie sonder degradasie.

Onderhoud en Lengte van diens

Minimale Slijtasie Komponente

Die nie-kontak aard van die werking van saamgevoude koppeling veroorsaak min slytasie oor tyd heen. Daar is geen gly- of wrywingsdele nie, wat die behoefte aan smeermiddel en roetine-onderhoud verminder. Dit maak dit ideaal vir omgewings waar langtermynbetroubaarheid krities is.

Voorkoming van fout deur toesig

Alhoewel saamgevoude koppeling deursettingsvermoë het, kan periodieke inspeksies help om vroeë tekens van moegheid of materiaalbelasting op te spoor. Toesig op vibrasie en temperatuur kan insig gee oor die koppeling se toestand, wat voorkomende instandhouding moontlik maak om onverwagte afsluitingstyd te voorkom.

Gereelde vrae

Watter toepassings baat die meeste by die gebruik van saamgevoude koppeling?

Saamgevoude koppeling is ideaal vir presisiesisteme soos CNC-masjinerie, robotika, halfgeleier-toerusting en mediese toestelle, waar hoë torsionele styfheid en nul terugslag noodsaaklik is.

Hoe bepaal ek die regte grootte saamgevoude koppeling vir my toepassing?

Om die regte grootte te kies, moet jy die nodige draaimoment, vlakke van mislyning, RPM en asdeursnee in ag neem. Vervaardigers verskaf gewoonlik groottekaarte en ingenieursondersteuning vir 'n akkurate keuse.

Is golfkoppelingstukke bestand teen omgewingsfaktore?

Ja, hul konstruksie van roesvrye staal bied uitstekende weerstand teen korrosie, chemikalieë en temperatuuruiteindes, wat hulle geskik maak vir rowwe of sterile omgewings.

Watter instandhouding word vereis vir golfkoppelingstukke?

Golfkoppelingstukke vereis minimale instandhouding. Daar moet gereeld inspeksies gedoen word vir tekens van moegheid of mislyning, tesame met geledelike draaimomentkontroles, wat gewoonlik voldoende is.
