Რა განსხვავებაა გიგის კავშირსა და ბმულ ქსილში გიგის კავშირს შორის?

Საინდუსტრიო საერთო გადაცემის ამონახსნების გამოკვლევა მაღალი წარმადობისთვის

Თანამედროვე საინდუსტრიო სისტემებში სწორი საერთო გადაცემის არჩევანი მნიშვნელოვნად ახდენს გავლენას მანქანის სრულ წარმადობაზე, გამძლეობაზე და მოვლის მოთხოვნებზე. ყველაზე ხშირად გამოყენებული ტიპებიდან ორი არის გიგის კავშირი ბადის კვების სისტემებით. თითოეული მათგანი შექმნილია რომ გადასცეს ბრუნვის მომენტი, კომპენსირებული იყოს ღერძების გადახრა და შთანთქავდეს ვიბრაციები, თუმცა მათი შიდა სტრუქტურა და ფუნქციონალური შესაძლებლობები გვაძლევს სპეციფიკურ უპირატესობებს სხვადასხვა გამოყენების შემთხვევაში. ამ სისტემების შორის განსხვავების გაგება აუცილებელია მაღალი ბრუნვის მომენტის გადაცემის სისტემების ოპტიმიზაციისას.

Კონსტრუქციული დიზაინი და მშენებლობა

Შიდა კომპონენტები და მონტაჟი

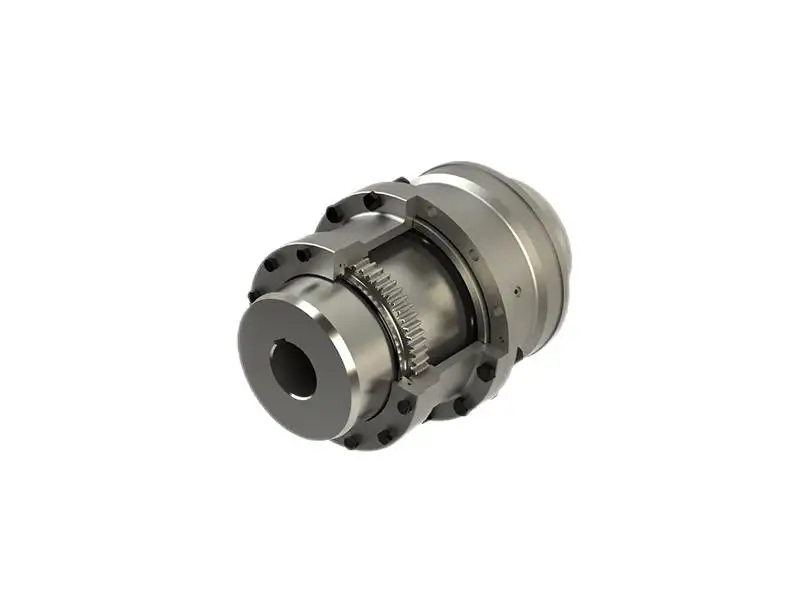

Გიგის კავშირი შედგება ორი ბორბილის მქონე ღერძისგან, რომლებიც ურთიერთქმედებენ ფლანცის მქონე ბარათებზე მოცემულ შიდა ბორბილებთან. ეს ბორბილები შექმნილია რომ დაუშვას კუთხური გადახრა და გააჩნდეთ მაღალი ბრუნვის მომენტის გადაცემის შესაძლებლობა კომპაქტური ზომებით. ბორბილების ურთიერთქმედება უზრუნველყოფს მყარ დაკავშირებას, რაც საუკეთესოდ განსაზღვრულია მძიმე პირობებში გამოსაყენებლად.

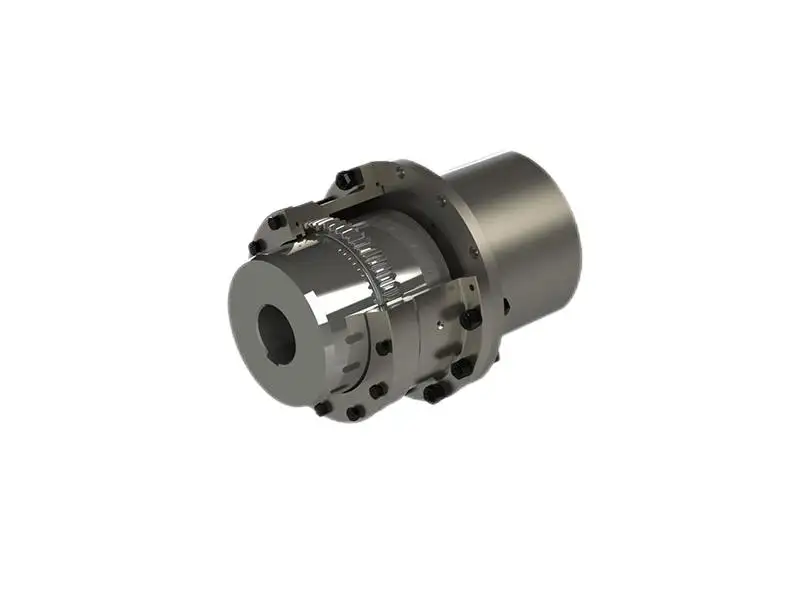

Ბადის კვების საშუალებით მოხვევადი ბადის ზამბარა გამოიყენება მაღალი სიმტკიცის ფოლადისგან დამზადებული, რომელიც ირიბ მორგებულია ბორბორში და ბარტყაში. ეს ბადე იკუმშება ბრუნვის მომენტის გადაცემისას და შოკის შთანთქმისას. ბორბოლის მოხვევისგან განსხვავებით, ბადის მოხვევის კონსტრუქცია განაწილებს დარტყმის ენერგიას, რაც ამცირებს დაკავშირებული მოწყობილობების გახმარებას.

Მასალის საშუალება და მდებარეობა

Ბორბოლის მოხვევა ჩვეულებრივ ხდება მაგარი შენადნობი ფოლადისგან, რაც უზრუნველყოფს განსაკუთრებულ წინააღმდეგობას ცხელი გარემოს პირობებში გახმარებისა და დაღლილობის მიმართ. ბორბოლის კბილები ზუსტად დამუშავებულია მაღალი ეფექტურობისა და ბრუნვის მომენტის გადაცემისთვის, ბევრი კონსტრუქცია კი არის დანაწილებული სმეარსის სისტემებით სიცოცხლის გასაგრძელებლად.

Ბადის მოხვევა საერთოდ შედგება ფოლადის ბორბობრებისგან და მოხვევადი ბადისგან, რომელიც დამზადებულია ზამბარიანი ფოლადისგან. ამ კომბინაციის საშუალებით მიიღწევა მკვეთრობის და დრეკადობის კომბინაცია, რაც ხდის მას იდეალურს იმ აპლიკაციებისთვის, რომლებიც ხშირად იწყება-აჩერებს ციკლებს ან არასრულიად დატვირთულ პირობებს.

Ბრუნვის მომენტის გადაცემა და დატვირთვის შესაძლებლობები

Მაღალი ბრუნვის მომენტული გამართულობა

Ბორბორიანი მუხლები სასურველია მაღალი ტორსიული მომენტის გამოყენებისას მათი მკაცრი, პოზიტიური ჩაკეტვის გამო შემთხვევის და მონაცვლე კბილების შორის. ისინი შეიძლება იმუშაონ ექსტრემალურ პირობებში, როგორიცაა ფოლადის და ქაღალდის მანქანების საწარმოები და როლიკოვი საწარმოები, სადაც საჭიროა მაქსიმალური ტორსიული მომენტის მაჩვენებელი და ზუსტი სიმძლავრის მიწოდება. მათი მექანიკური ჩაკეტვის საშუალებით სიმძლავრე გადაეცემა გასრიალების გარეშე.

Ბადის მუხლებს ასევე შეუძლიათ მნიშვნელოვანი ტორსიული მომენტის გატარება, მაგრამ ჩვეულებრივ ისინი არ აღწევენ ბორბორიანი მუხლების ტორსიულ მომენტს. თუმცა, მათი შესაძლებლობა დაარტყამონ შოკური დატვირთვა ხდის მათ საუკეთესო არჩევანს დინამიური სისტემებისთვის გაუთვალისწინებელი დატვირთვით. ეს თვისება ადგენს დაცულობას დაკავშირებული ძრავებისა და მანქანების უცებ მომხმარების ან გადატვირთვისგან.

Არასწორი მიდრეკილების ტოლერანტობა

Ორივე ტიპის მუხლებს შეუძლიათ მისცენ კომპენსაცია გადახრაზე, მაგრამ განსხვავებული მეთოდით. ბორბორიანი მუხლები ახდენენ კუთხით და ღერძულ გადახრების მართვას მათი კბილების გასრიალების მოქმედებით. მიუხედავად იმისა, რომ ისინი უფრო მეტად იტანენ გადახრას ვიდრე მკაცრი მუხლები, ზედმეტი გადახრა იწვევს კბილების გატეხილობას.

Ბმული საპირისპიროდ, ასრულებს უფრო მოწყვეტილ დიზაინს, რომელიც განაწილებს მორგების ეფექტებს დროს მოქნილი ბმულის გასწვრივ. ეს დიზაინი არ მხოლოდ უზრუნველყოფს კუთხით და პარალელურად მორგებას, არამედ ასევე აკლებს ვიბრაციას და გაახანგრძლივებს დაკავშირებული კომპონენტების სიცოცხლეს.

Ინსტალაცია და მოვლა

Მონტაჟის სიმარტივე

Ბორბალის კავშირები ხშირად მოითხოვს საუკეთესო მორგებას დაყენების დროს და შესაძლოა მეტი ნაბიჯის ჩართვას სიცხის მოთხოვნებისა და კბილების ჩართვის გამო. ზუსტი ჩართვის მისაღებად შეიძლება სპეციალური ხელსაწყოების გამოყენება დაგჭირდეთ, განსაკუთრებით იმ აპლიკაციებში, სადაც შეზღუდული ხელმისაწვდომობაა.

Ბმულის კავშირები შედარებით უფრო იოლად დაყენდება და მორგებულია. მოქნილი ბმული უზრუნველყოფს უფრო მარტივ მორგებას, ხოლო უმეტესი დიზაინი გაყოფილია იოლად შესაკრებად დაკავშირებული მოწყობილობების გადაადგილების გარეშე. ეს შეიძლება გამოიწვიოს დამუშაობის დროის შემცირება დაყენების დროს.

Სიცხის მოწოდება და მოვლა

Ბოლო გადაცემის კვება ჩვეულებრივ მოითხოვს გულის სიგლუვის უზრუნველსაყოფად და გახანგრძლივების პირობების შესაქმნელად. სიჩქარეზე, დატვირთვაზე და გარემოს პირობებზე დამოკიდებულებით განისაზღვრება მომსახურების ინტერვალი, რაც უფრო მეტად მოითხოვს მომსახურების გრაფიკს.

Მოწყობილობა ხშირად იკვებება ზეთით, თუმცა მისი კონსტრუქციის დიზაინი ეხმარება შოკის შთანთქმაში და მეტალის შეხების შემცირებაში, რაც შეიძლება გააგრძელოს მომსახურების ინტერვალებს შორის დრო. საშენი ნაწილები და გაყოფილი საფარი ასევე უზრუნველყოფს სწრაფ შემოწმებასა და მომსახურებას.

Ვიბრაციის დამალვა და შოკის შთანთქმა

Რხევის და ხმაურის შემცირება

Ბოლო გადაცემის კვება არის მკაცრად დამაგრებული, რაც შეიძლება გამოიწვიოს უფრო მაღალი ვიბრაციის დონე, თუ ის სრულიად არ არის დამაგრებული. მათი მაგარი მშენებლობა ნიშნავს, რომ ისინი დამალვის მაგივრად გამაგრებისთვის არის დამაგრებული. სწორი დამაგრება და სიგლუვის უზრუნველყოფა ეხმარება ვიბრაციის შემცირებაში, თუმცა შეიძლება დამატებითი დამალვის ზომები მომსახურების სისტემებში საჭირო იყოს.

Გრიდის კვების საშუალებით ხისტი დამაგრების მაჩვენებელი იზრდება გრიდის მოქნილი სტრუქტურის გამო. გრიდი იხლართ და განაწილებს ვიბრაციის ენერგიას, სანამ ის დაკავშირებულ მანქანამდე მიაღწევს, ამცირებს ხმაურს და აუმჯობესებს სისტემის მთლიან გლუვებას. ეს თვისება განსაკუთრებით მნიშვნელოვანია ცვალებადი დატვირთვის ან ხშირად განმეორებადი ექსპლუატაციის პირობებში.

Შოკური დატვირთვის მართვა

Ბორბორის საშუალებით დამაგრებისას შოკური დატვირთვა გადაეცემა პირდაპირ მონაცვლე კბილებზე, რაც შესაძლოა გამოიწვიოს დატვირთვის გაზრდა და სწრაფი გახმარება, თუ ყურადღებით არ მოხდება მართვა. თუმცა, მათი მაგარი დამზადება კვლავ უზრუნველყოფს სტაბილურ მუშაობას მძიმე და მუდმივი დატვირთვის პირობებში.

Გრიდის საშუალებით დამაგრებისას შოკური დატვირთვა უფრო მოხერხებულად ხდება. ზამბარის მსგავსი გრიდი იხრება ამაღლებული ენერგიის შოკის შთანთქმისას და განაწილებს მას თანაბრად მთელი დამაგრების მასშტაბში. ეს შოკის შთანთქმის თვისება არ უზრუნველყოფს მხოლოდ კომპონენტების დაცვას, არამედ გაარკვეულად გრიდის საშუალებით დამაგრების სიცოცხლის ხანგრძლივობასაც.

Გამოყენების შესაბამისობა და შემთხვევები

Იდეალური ინდუსტრიები და მანქანები

Ბორბორიანი საღებავები ხშირად გამოიყენება მძიმე ინდუსტრიაში, როგორიცაა მადნის მოპოვება, ფოლადის დამუშავება, ზღვის საწევი და ნავთობ-ბუნებრივი აირის საშუალებები. ამ ინდუსტრიები მოითხოვენ მაღალი ბრუნვის მომენტის გადაცემას, კომპაქტურობას და სიმტკიცეს, რასაც ბორბორიანი საღებავები სწრაფად ახერხებენ.

Ბადის საღებავები ხშირად გვხვდება საშუალო დატვირთვის პირობებში, როგორიცაა ტუმბოები, კომპრესორები და ტრანსპორტიორები. ისინი შესაფერისია სისტემებისთვის ცვალებადი დატვირთვით და გადახრის პრობლემებით, სანდოობას გვთავაზობენ ხშირი მომსახურების გარეშე.

Გარემოს საშუალება

Მაღალი ტემპერატურის ან კოროზიული ელემენტების გარემოში, ბორბორიანი საღებავები შეიძლება დამაგრდებული იყოს დამცავი საფარით და ბორტებით. ეს ვარიანტები ხდის მათ გამძლეობას ექსტრემალურ პირობებში, განსაკუთრებით როდესაც საიმედოობა დიდი ხნის განმავლობაში არის მნიშვნელოვანი.

Ბადის საღებავები ასევე შეიძლება გამოვიყენოთ მძიმე პირობებში, მაგრამ ისინი ზოგადად უფრო მგრძნობიარენი არიან დაბინძურების მიმართ. დამცავი საფარები ხელს უწყობს მათი ეფექტუალურობის შენარჩუნებას და სერვისის ვადის გაგრძელებას, განსაკუთრებით მტვრიან ან მავნე ადგილებში.

Ხარჯთაღრიცხვითი განხილვები და ციკლური ღირებულება

Საწყისი ინვესტიციები წინა გრძელვადიან სარგებლისა

Კბილიანი საერთები შესაძლოა გააჩნდეთ უფრო მაღალი წინასწარი ხარჯი მასალებისა და ზუსტი მანქანების გამო, მაგრამ მათი მარაგი და ტვირთის მატარებელი ტევადობა ხშირად იწვევს საკუთრების დაბალ ხარჯს დროის გასვლისთან. როდესაც მომსახურება სწორად ხდება, ისინი შეიძლება მუშაობდნენ მრავალი წელი მინიმალური დროის გაწყვეტილობით.

Მარაგის საერთები უფრო ხარჯთაღია საწყისი ყიდვისა და დაყენების თვალსაზრისით. ისინი სთავაზობენ კარგ ბალანსს შესრულებისა და ფასს შორის, განსაკუთრებით იმ აპლიკაციებში, სადაც შოკის შთანთქმა უფრო მნიშვნელოვანია მაქსიმალური ტორქის ვიდრე.

Მომსახურება და შეცვლა

Როდესაც კბილიანი საერთები იჩება, ხშირად ეს არის კბილების გატეხვის ან ცუდი სმეარის გამო. კომპონენტები ჩვეულებრივ შეიძლება ინდივიდუალურად შეიცვალოს, მაგრამ ხშირი ინსპექცია აუცილებელია. ხელსაწყოების შეკეთების და სიცოცხლის გასაგრძელებლად ხელმისაწვდომია მოდულური დიზაინები.

Ბადის საჭები მომსახურების მარტივ ვარიანტს სთავაზობენ. გაყოფილი ბადის დიზაინი საშუალებას იძლევა დაზიანებული ნაწილების სწრაფად შეცვლა მთელი მოწყობილობის გაშლის გარეშე. ეს მოდულარული სტრუქტურა ამცირებს შეკეთების დროს და აუმჯობესებს სისტემის ხელმისაწვდომობას.

Ხშირად დასმული კითხვები

Რა არის მთავარი ფუნქციონალური განსხვავება მარგი საჭებსა და ბადის საჭებს შორის?

Მარგის საჭები გადააქვთ ბრუნვის მომენტი მონაცვლე მარგის კბილების საშუალებით, რაც ისინი ხდის საუკეთესო არჩევანს მაღალი ბრუნვის მომენტისა და მძიმე პირობების გადატანისთვის.

Ბადის საჭები იყენებენ დრეკად ზამბარიან ბადეს ბრუნვის მომენტისა და ხანგრძლივობის შთანთქმისთვის, რაც სისტემებში უზრუნველყოფს უკეთეს შოკის შთანთქმას.

Რომელი საჭების ტიპი უზრუნველყოფს უკეთეს ხანგრძლივობის დამაბრკოლებელ დამუშაობას?

Მარგის საჭები მარჯვიანია და შეიძლება გადაიცეს მეტი ხანგრძლივობა, თუ ისინი სრულიად არ არიან გაწონასწორებული.

Ბადის საჭები უზრუნველყოფს უმაღლეს ხანგრძლივობის დამაბრკოლებელ დამუშაობას მათი დრეკადი ბადის სტრუქტურის გამო.

Გრიდის საჭები უფრო მარგი საჭებებზე გრძელვადიანობით?

Მარგის საჭები საერთოდ უფრო მარგი და შესაფერისია ექსტრემალური დატვირთვებისა და გარემოსთვის.

Ბადის საერთო გადაცემები ასევე გამძლეა, მაგრამ შესაძლოა უფრო სწრაფად ისველდეს არასასურველი პირობების შემთხვევაში დამცავი დამუშავების გარეშე.

Როგორ ხშირად უნდა შესრულდეს მარტივი და ბადის საერთო გადაცემების მოვლა?

Მარტივი საერთო გადაცემების საჭიროა რეგულარული გაზებვა და შემოწმება მეტალის მეტალთან შეხების გამო.

Ბადის საერთო გადაცემებს ასევე სჭირდებათ გაზებვა, მაგრამ საერთოდ ისინი იშვიათად საჭიროებენ სერვისს თავისი შოკის მომსხვერპლი დიზაინის გამო.
