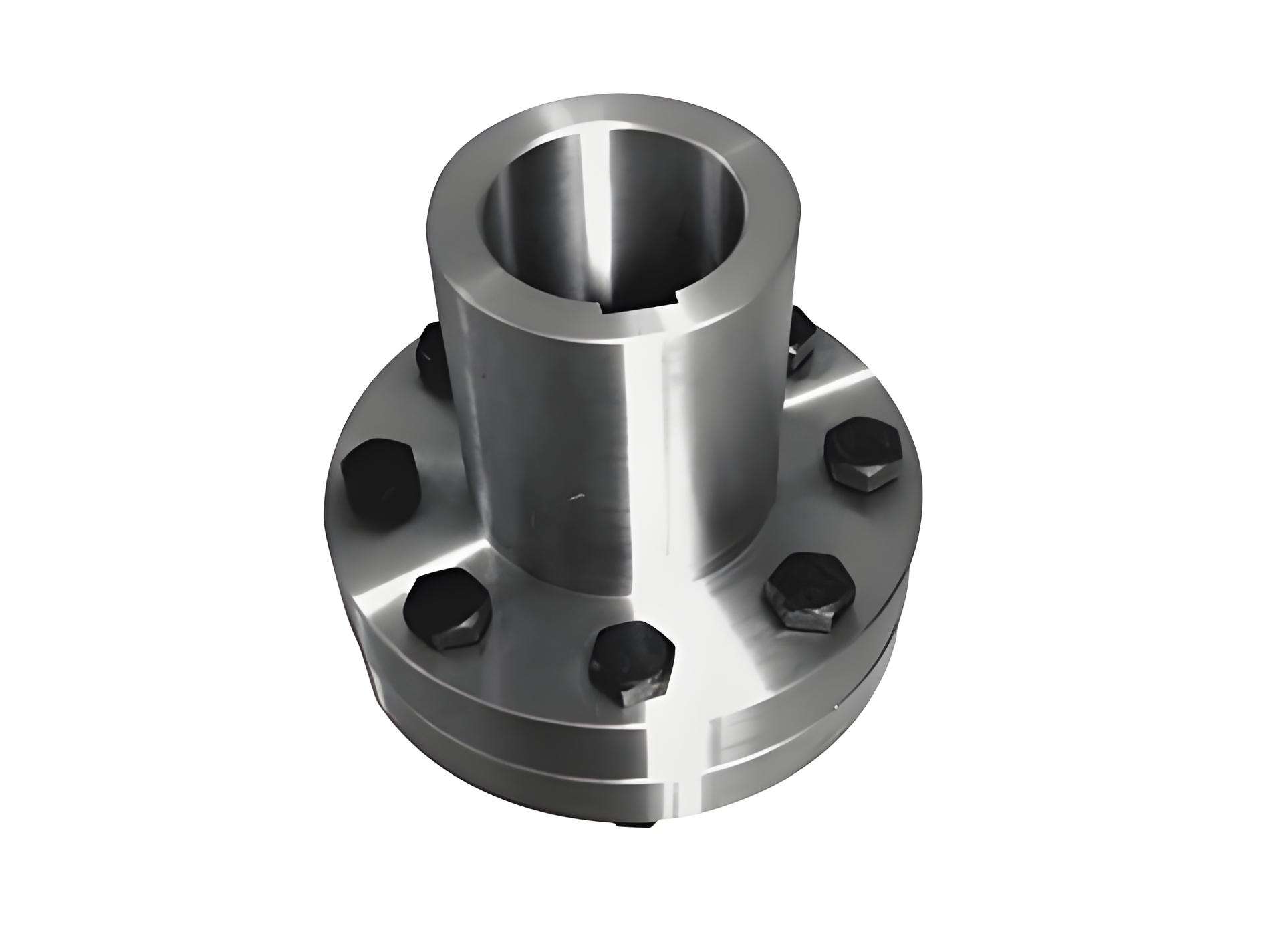

고품질 강성 커플링의 특성을 결정하는 핵심 요소 커플링
올바른 것을 선택 강성 커플링 기계 시스템에서 최적의 동력 전달과 장비 성능을 보장하기 위해 매우 중요합니다. 이러한 핵심 구성 요소는 샤프트 간의 연결 지점 역할을 하며, 적절한 선택이 전체 운전에 영향을 미칠 수 있는 중요한 결정이 됩니다. 주요 특성과 고려 사항을 이해함으로써 엔지니어와 유지보수 전문가가 해당 응용 분야에 맞는 강성 커플링을 구매할 때 올바른 결정을 내릴 수 있습니다.
산업용 기계에서 강성 커플링의 중요성은 아무리 강조해도 지나치지 않다. 강성 커플링은 정밀한 샤프트 정렬을 제공하고, 진동을 최소화하며 연결된 구성 요소 간에 효율적인 동력 전달을 보장한다. 적절히 선택된 강성 커플링은 장비 수명을 크게 연장시키고, 유지보수 비용을 줄이며 전체 시스템의 신뢰성을 향상시킬 수 있다.
소재 구조 및 내구성
고성능 소재
강성 커플링의 재료 조성이 그 성능과 수명에 핵심적인 역할을 한다. 고품질 강성 커플링은 일반적으로 고급 강합금으로 제작되어 뛰어난 강도와 내구성을 제공한다. 이러한 재료들은 커플링이 높은 토크 하중을 견디면서도 다양한 운전 조건에서 치수 안정성을 유지할 수 있도록 해준다.
정밀 가공 및 열처리와 같은 첨단 제조 공정은 강성 커플링의 재료 특성을 더욱 향상시킨다. 이를 통해 마모 저항성과 피로 강도가 개선되며, 서비스 수명이 연장된다.
부식 방지
환경 요인이 강성 커플링의 성능에 상당한 영향을 미칠 수 있습니다. 혹독한 환경에 노출되는 응용 분야의 경우 적절한 표면 처리 또는 본래의 내식성을 갖춘 커플링을 선택하는 것이 중요합니다. 여기에는 스테인리스강 재질, 보호 코팅, 산화 및 화학적 열화를 방지하는 특수 표면 처리 옵션이 포함됩니다.
강성 커플링의 재료 사양을 평가할 때 화학물질, 습기 또는 극한 온도에 노출되는 등 귀하의 응용 분야가 직면하는 구체적인 환경적 도전 과제를 고려하십시오.
설계 및 치수 사양
보어 크기 및 허용오차
강성 커플링을 선택할 때 정밀한 치수 사양이 매우 중요합니다. 보어 크기는 샤프트 치수와 정확히 일치해야 하며, 적절한 허용오차를 가져 올바른 끼워맞춤과 정렬을 보장해야 합니다. 설치 및 운전 시 문제를 방지하기 위해 제조 허용오차는 신중하게 검토되어야 합니다.
경질 커플링을 지정할 때는 공칭 내경 크기와 허용 공차 범위를 모두 고려해야 합니다. 이러한 세심한 주의는 과도한 런아웃, 진동 또는 조기 마모와 같은 문제를 방지하는 데 도움이 됩니다.
토크 용량
경질 커플링의 토크 전달 능력은 사용 목적의 요구 사항을 충족하거나 초과해야 합니다. 이에는 정상 작동 토크뿐 아니라 시동 시 또는 특이한 조건에서의 최대 부하도 포함됩니다. 엔지니어는 토크 사양을 신중하게 평가하고 계산 시 적절한 안전 계수를 포함해야 합니다.
커플링 크기, 재료 강도 및 토크 용량 간의 관계를 이해하면 모든 운전 조건에서 신뢰성 있는 성능을 보장하는 데 도움이 됩니다.
설치 및 유지보수 기능
고정 방법
설치 및 분해의 용이성은 유지보수 효율성과 가동 중단 시간에 상당한 영향을 미칩니다. 최신 강성 커플링은 키 연결, 간섭 맞춤 또는 잠금 장치와 같은 다양한 장착 옵션을 제공합니다. 각 방법은 설치 시간, 도구 요구 사항 및 신뢰성 측면에서 장점과 고려사항이 다릅니다.
장착 옵션을 평가할 때는 설치 위치의 접근성과 정비 빈도를 고려해야 합니다. 일부 응용 분야는 빠른 분리 기능에서 이점을 얻을 수 있지만, 다른 분야는 최대 고정력을 우선시할 수 있습니다.
정렬 요구사항
강성 커플링의 성공적인 작동을 위해서는 적절한 정렬이 매우 중요합니다. 커플링을 선택할 때 정렬 허용 오차 사양 및 사용 가능한 조정 기능을 고려하십시오. 일부 설계는 설치 중 정밀한 정렬을 용이하게 하는 기능을 포함하여 설정에 소요되는 시간과 노력을 줄입니다.
커플링의 설계는 정렬 파라미터를 정확하게 측정할 수 있도록 해야 하며, 서비스 수명 동안 올바른 정렬 상태를 달성하고 유지하기 위한 충분한 조정 기능을 제공해야 합니다.
성능 특성
속도 등급
강성 커플링을 선택할 때 운전 속도 성능은 중요한 고려 사항입니다. 허용 최대 속도는 커플링 크기, 균형 품질 및 적용 조건과 같은 요소에 따라 달라집니다. 커플링의 속도 등급이 해당 적용 분야의 요구사항을 적절한 안전 여유를 두고 초과하는지 확인하십시오.
커플링 성능 사양을 평가할 때 원심력, 균형 요구사항 및 동적 하중과 같은 속도 관련 요인이 미치는 영향을 고려하십시오.
균형 및 진동
진동을 최소화하는 것은 시스템의 최적 성능을 위해 필수적입니다. 고품질 강성 커플링은 모든 속도에서 원활한 작동을 보장하기 위해 정밀하게 균형 조정됩니다. 균형 등급은 해당 적용 분야의 속도 범위 및 정밀도 요구사항에 적합해야 합니다.
강성 커플링의 밸런스 요구사항을 명시할 때, 시스템의 진동에 대한 민감도와 연결된 장비에 미칠 수 있는 영향을 고려해야 합니다.
자주 묻는 질문
강성 커플링의 올바른 크기를 어떻게 결정합니까?
올바른 강성 커플링 크기를 결정하려면 축 지름, 토크 요구 사항, 작동 속도 및 환경 조건과 같은 요소를 고려하세요. 적절한 서비스 계수를 포함하여 최대 토크를 계산하고, 적합한 보어 크기와 토크 용량을 가진 커플링을 선택하세요. 자세한 사이징 지침은 제조업체의 사양 및 엔지니어링 지원을 참조하십시오.
유연 커플링에 비해 강성 커플링의 장점은 무엇입니까?
강성 커플링은 축 정렬에서 뛰어난 정밀도, 백래시가 없으며 최대 토크 전달 효율을 제공합니다. 정밀한 위치 결정과 고속 운전이 필요한 응용 분야에 이상적입니다. 그러나 설치 시 더 정밀한 정렬이 필요하며 유연 커플링처럼 정렬 오차를 허용하지는 못합니다.
강성 커플링은 얼마나 자주 점검하고 정비해야 하나요?
정기 점검 주기는 적용 분야의 운전 조건과 중요도에 따라 달라집니다. 일반적으로 월간 시각 점검을 실시하고, 정렬 확인을 포함한 상세 점검은 연간 또는 제조업체 권장 사항에 따라 수행해야 합니다. 고속 또는 중요한 용도의 경우 보다 빈번한 모니터링이 필요할 수 있습니다.
